Ce papier technique étudie la vitesse de texturation obtenue durant des tests effectués par Laserax en utilisant un système de texturation laser, le LXQ-HP 500W. Les vitesses de texturation ont été mesurées à différents niveaux de puissances pour des niveaux de rugosité de surface (Ra) typiques exigés pour les métaux tels que l’acier et l’aluminium.
La série LXQ-HP comprend des systèmes de texturation laser développés et conçus par Laserax, offrant des puissances laser allant jusqu’à 500W. Les paramètres du système peuvent être modifiés pour générer différents patrons et niveaux de rugosités.
Texturation de surface
La texturation laser est utilisée pour préparer et texturer les surfaces. Cette technologie est hautement précise et peut être soit totalement ou semi automatisée. En modifiant la rugosité de la surface de certains métaux, la texturation laser peut :
- Augmenter l’adhérence avant l’application de revêtement ou d’adhésifs
- Augmenter la durée de vie de la peinture et des revêtements
- Augmenter la mouillabilité
- Augmenter ou réduire la conductivité thermique et électrique
- Augmenter ou réduire la friction
La texturation laser est également une bonne alternative aux traitements abrasifs de sablage tels que le grenaillage et le sablage par gravier, offrant ainsi une série d’avantages:
- Aucun média abrasif
- Coût d’opération bas
- Peu de maintenance
- Plus propre
- Plus sécuritaire
- Facile à automatiser
Nettoyage de surface
Le même système laser peut être utilisé pour nettoyer et préparer la surface pour de la texturation laser, éliminer les contaminants tels que la peinture, l’oxyde, la rouille, la calamine et ainsi de suite.
Vitesse de texturation
La vitesse de texturation d’un système laser est influencée par trois facteurs clefs : le niveau de rugosité désiré (Ra), la puissance laser et le matériel texturé.
Les tableaux qui suivent démontrent les vitesses de texturation pour les alliages communs.
| Ra | 100 W | 200 W | 300 W | 500 W |
| 3 µm | 2–3 | 4–8 | 5–12 | 7–20 |
| 6 µm | 1–2 | 3–5 | 4–8 | 6–12 |
| 12 µm | 0.4–1 | 1.2–2 | 1.8–4 | 3–6 |
| Ra | 100 W | 200 W | 300 W | 500 W |
| 3 µm | 2–9 | 4–17 | 6–25 | 9–42 |
| 6 µm | 2–6 | 4–9 | 5–13 | 8–21 |
| 12 µm | 1–2 | 2–4 | 3–7 | 4–10 |
Types de texturation
La texturation laser peut être utilisée pour créer des patrons différents sur les surfaces des métaux affectés, comme pour améliorer les propriétés d’adhésion. Les patrons de trous ou de lignes sont communs dans les types de texturation. Les images suivantes analysées au SEM (microscope à balayage d’électron) montrent à quoi ressemble la surface.

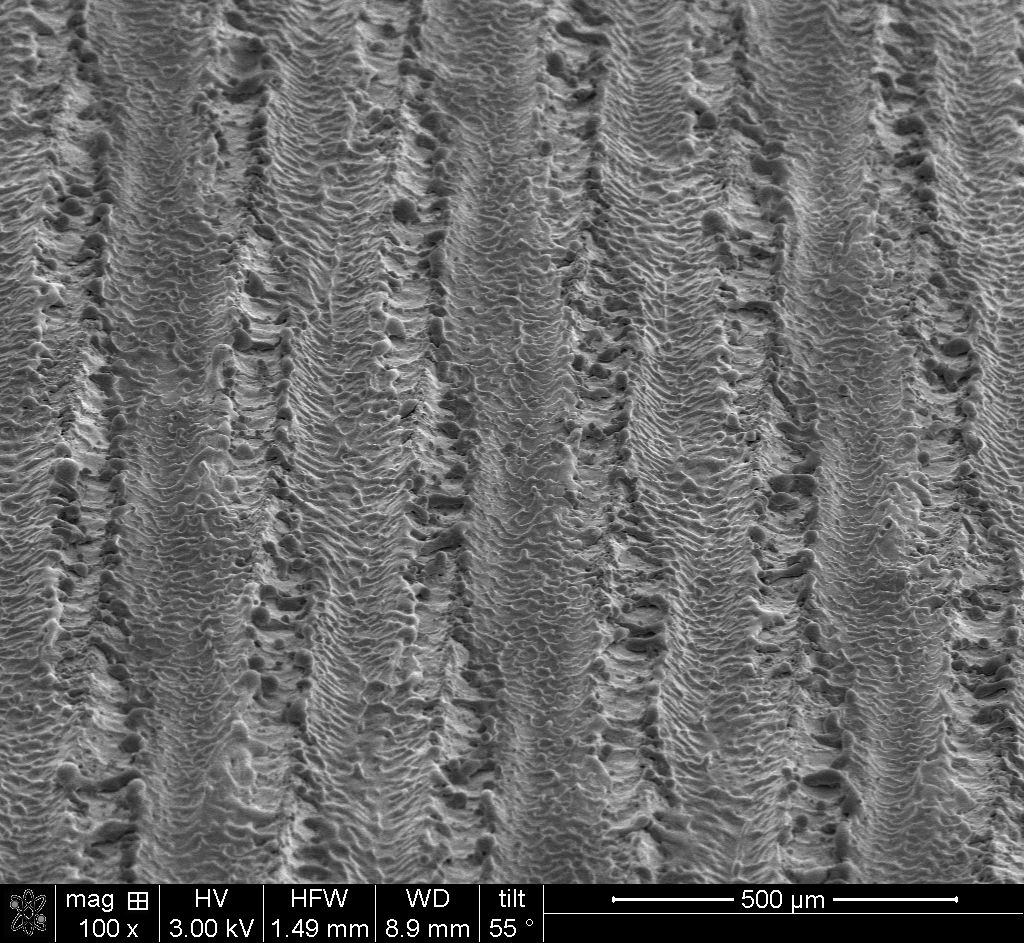

Patrons de ligne (rainures) |

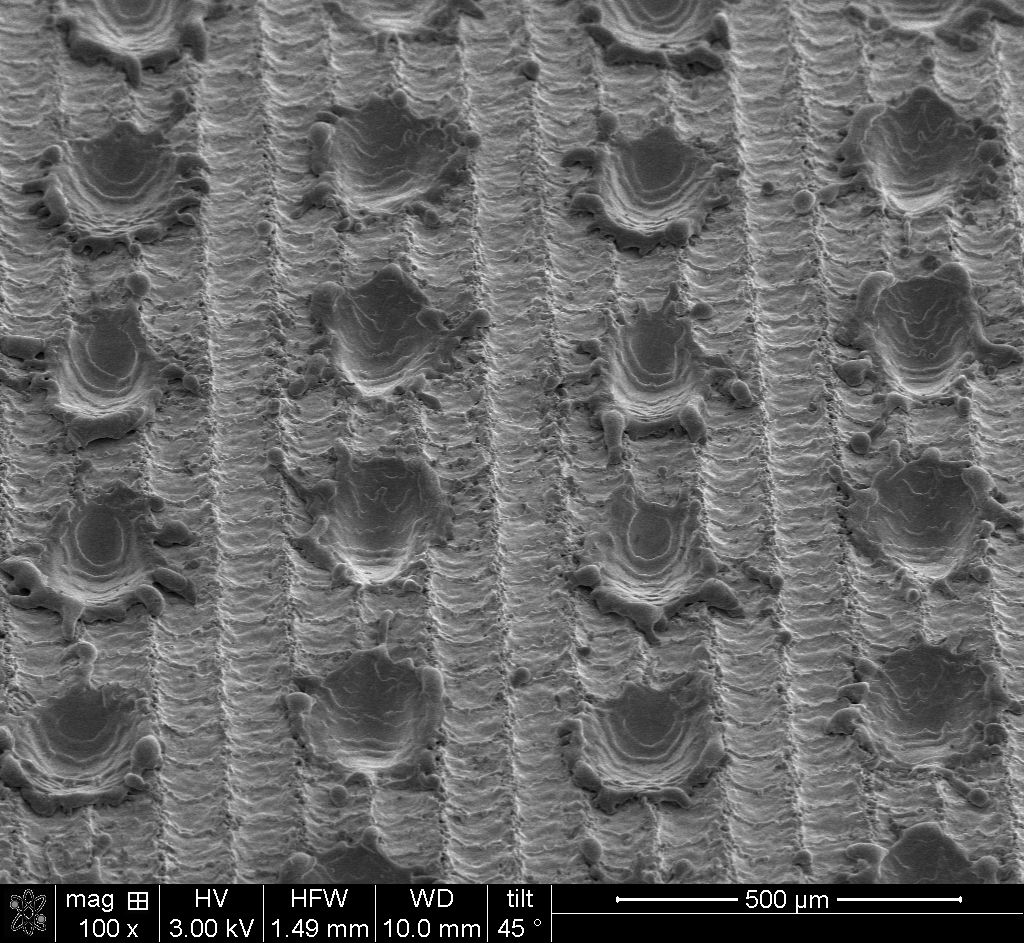

Patrons de trous (fossettes) |
 |
 |
